重庆君正新型复合材料有限公司推荐阅读：

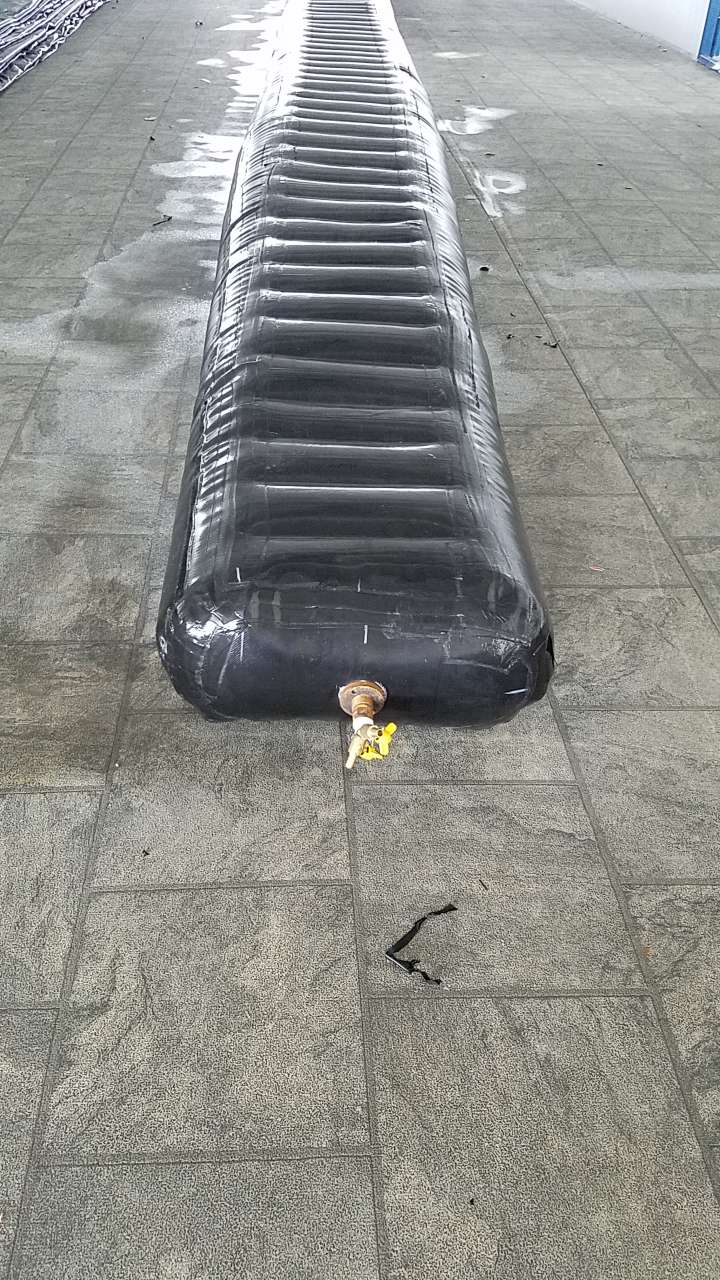

一种在混凝土构件成型里被广泛运用的柔性模具, 是橡胶气囊芯模, 它借助充气从而膨胀去形成空腔, 在混凝土凝固之后便放气并抽出自身, 借此能够高效地达成预留孔道或者空心结构的施工。此工具于桥梁、管廊、楼板等工程当中特别关键, 可显著提高施工效率且降低成本。

橡胶气囊芯模的充气压力怎么控制

橡胶气囊芯模的成型质量, 直接由充气压力起决定性作用。压力处于较低水平时, 气囊难以完全撑开, 致使混凝土构件内部孔洞尺寸不达标准要求, 或孔洞形状不规则；压力过高时, 可能撑破气囊, 或挤压混凝土模板造成漏浆, 甚至引发爆模问题。

在实际施工进程当中, 得以参照气囊厂家给出的参数表来开展操作。一般情形下, 充气压力要把控在0.02至0.08兆帕这个范畴以内, 然而具体数值还得依照气囊的直径、壁厚以及混凝土的坍落度等要素来予以细微调整。

操作当中, 最先开启空压机, 让其朝着充气操作以相对慢些的速度开展, 与此同时, 要一并运用压力表对充气进程实施实时监测。对于那些直径比较大的气囊来说, 则能够采用按阶段加压的样式展开操作。诸如一开始先充到设计压力的百分之六十, 在这个阶段, 要认真查看气囊是不是处于居中位置, 以及是不是被钢筋卡住等状况, 随后再予以进一步补充气体直至达成目标值。

充气气囊在混凝土浇筑时, 以及振捣的全过程里, 其所承受的压力会出现稍微的波动状况。鉴于此情形, 建议安排专门的专人去做巡查工作。一旦察觉到压力下降幅度超出百分之十, 就应当马上停止机器运行并开展补气操作。然而, 有些工地上怕麻烦, 选择一次性把气囊充到最大压力之后就不再实施任何管理, 最终在振捣进程中气囊产生移位, 进而致使构件报废的严重后果出现。

橡胶气囊芯模的脱模时间如何判断

如果掌握不好脱模时间的话, 要是气囊取不出来, 或者混凝土表面出现裂缝。橡胶气囊芯模不像钢模那般有被固定的拆模周期, 它主要是依靠混凝土的凝固状态。常用的判断标准是这样的: 首先要用手指按压混凝土表面, 当感觉已经硬化了, 然而又不留下明显指印的时候, 就能够放气脱模了。一般情况下是在混凝土浇筑完成之后经过4到8小时, 不过温度低的时候可能会延长到12小时以上。

存在一个容易被踩到的坑，即在施工进程当中, 有人为了去赶工期, 在仅仅浇筑两三个小时之后就急忙着进行放气。然而如此这般去做所带来的结果便是, 气囊尽管被抽出来了, 可是混凝土却没能保持稳定, 孔道周围出现塌落变形, 或者表面呈现出蜂窝麻面的情形。

反向而言, 要是等待混凝土全然硬化之后才进行脱模操作, 那么气囊与孔壁将会粘连得极为紧密, 倘若强行实施拉扯行为, 便会致使气囊的表皮出现撕裂状况, 甚至会将气囊内部的纤维层扯断, 进而造成气囊直接报废。所以说, 关键之处在于现场予以观察, 不能够一味地坚守时间点, 而是要结合施工时的温度来做出动态性的调整。

施工里的橡胶气囊芯模并非繁杂, 然而, 充气环节以及脱模环节, 此二者乃是决定成败的核心要点。只要做到将压力稳固住, 并且精准把握脱模的时机, 便能够兼顾省时与省力, 进而制作出达标的混凝土空心构件。

重庆君正祝您阅读愉快。
