重庆君正新型复合材料有限公司推荐阅读：

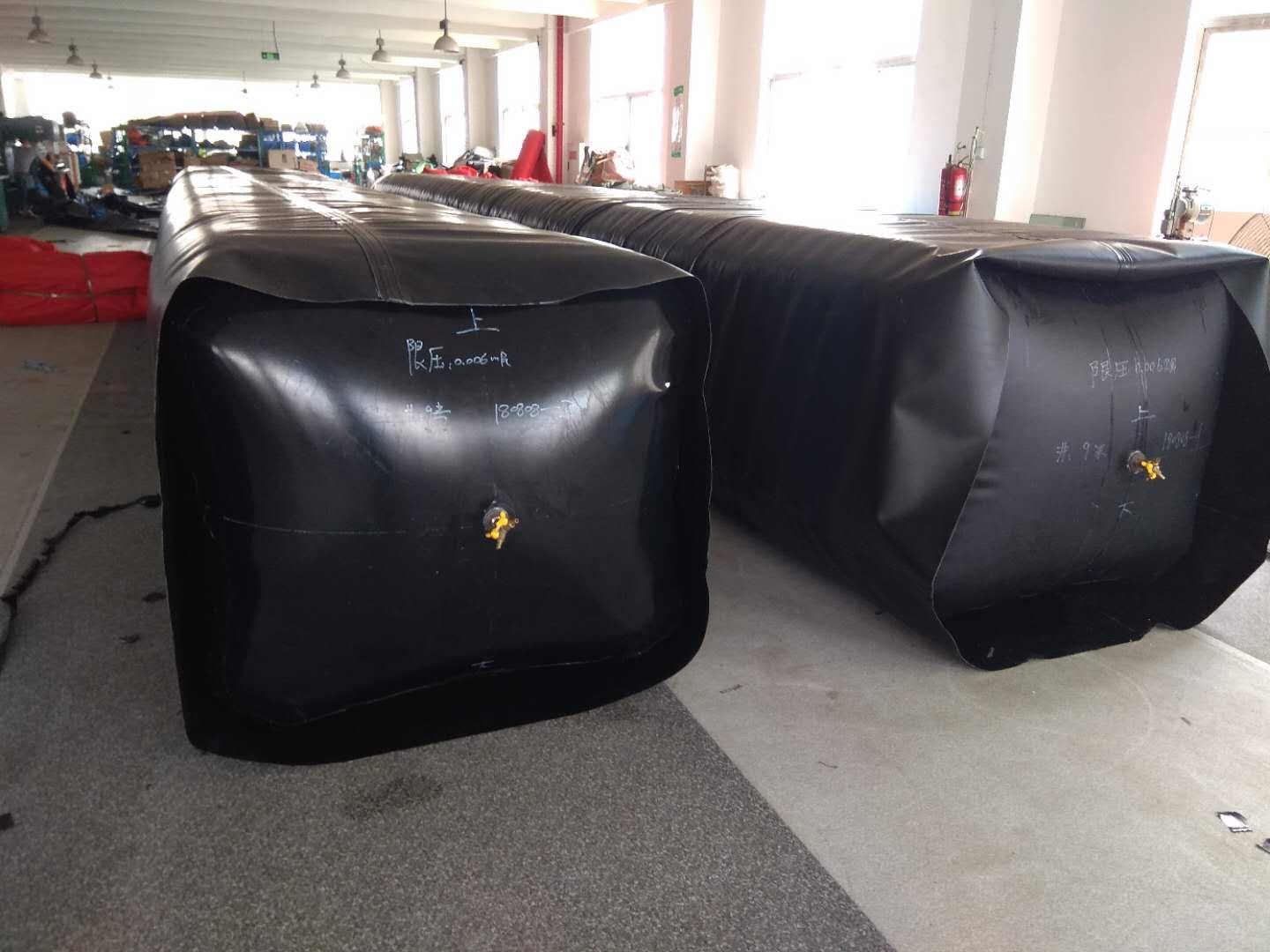

开展异形混凝土结构的工程施工时, 橡胶气囊芯模是可用于替换传统木模与钢模的关键工具,它通过鼓气涨发制造出空腔, 拆分模具后直接留存到混凝土里面打造出圆孔或带有特殊造型的孔洞。不少施工队伍误以为这种物件操作简易, 充其量不过是填充气体罢了, 可实际上细小步骤里满是需要留心的地方, 选取不符规格牌号、或者材料品质未达标准的类型, 程度较轻的是孔洞内壁损坏耽误施工进度, 程度严重却可能引起结构出现渗水现象乃至发生塌陷的事故。

气囊芯模尺寸怎么定才不翻车

工程现场最头疼的恰恰就是孔洞尺寸偏差问题。橡胶气囊具备弹性, 会在混凝土侧压力施加的作用下即刻发生径向变形。倘若径直按设计孔径完成选型, 待到脱模过后的孔洞常常便会小于预期规格。提议预留适度膨胀余量, 大体上按设计孔径的1.1到1.2倍对应遴选气囊外径。例如需做500mm的圆孔时, 气囊直径兴许就需选550mm甚至更大些。这个数值并无统一标准答案, 尚需结合混凝土的坍落度、浇筑温度和分层厚度来最终确定。坍落度大、浇筑层数多, 对应的气囊侧压力就越大, 气囊变形就愈发严重, 选型余量就得留得更大。

材质壁厚对寿命影响多大

不少人只关注橡胶硬度, 往往忽略了壁厚, 通常壁厚有4mm、6mm、8mm这三档, 4mm的薄成胎坯成本低, 但抗撕裂性能弱, 在粗糙模板或钢筋毛刺区域隔壁容易被扯破, 6mm是性价比最优的选择, 兼顾了柔韧性与耐磨性, 8mm厚成胎坯适合大口径孔洞或高频率周转使用, 虽然单独的体材料贵, 但摊薄下来单次使用成本反而更低, 还要看材质, 普通天然橡胶容易老化, 耐酸碱和高温场景必须用三元乙丙橡胶（EPDM）。EPDM就算比原本价贵三成上下左右, 而使用时长还要提升至两倍往上, 就给那些长年在室外放置的项目而言, 那是十分划算的。

脱模脱困率怎么算更实际

供应商常标榜「脱模准确率高达百分之九十九」的这个数字, 它能成立于实验室条件, 落到工地就未必了, 脱模困难现象的产生, 主要源于如下二者, 第一个是气囊表面存在着与混凝土之间的吸附力, 第二个是混凝土振捣得不密实进而会留下空隙的这类状况, 解决之法不只是仅仅依靠脱模剂, 其中的核心要点在于做好振捣环节, 也就是浇筑时得把气囊的周围给到充分地振捣才行, 把那些气泡以及蜂窝都给消除掉, 假若是混凝土包裹得太紧并且缺少了相对应的排气通道, 那么一旦是哪怕使用了脱模剂, 实际也还是会失效的这个状况。实际操作里头, 影响脱模脱困率高低的因素会更多地取决于工人的熟练度, 而非在于气囊其本身。浇筑前会去做气囊气密性检查确保无褶皱是那帮老手, 往往就直接进行充气导致在那褶皱处容易形成一些弱面、脱模那会儿极易出现整块脱落的风险是那些新手。

维护保养决定周转次数

折痕和尖锐物撞击, 是气囊最怕的东西了。每次脱模后必得彻底清洗, 残留水泥浆要用软毛刷去除, 干燥后得卷起存放。重物压折气囊是严禁的, 折叠处橡胶分子链会断裂, 下次充气必定要破的。存放环境要避光又要避热, 还用远离化学品。气嘴和补片要定期做检查, 发现微小的渗气点赶紧修补。管理良好的EPDM气囊, 中等频率之下能周转50-80次；管理混乱的天然橡胶气囊, 搞不好才10次就报废。算进总帐里之时, 维护成本常被忽略, 但恰恰是那儿的隐形大头啊。

重庆君正祝您阅读愉快。
